Diesel Generator Set 800KW är en komplett uppsättning av mekanisk utrustning som omvandlar andra former av energi till elektrisk energi, bestående av ett kraftsystem, kontrollsystem, brusreduceringssystem, stötdämpningssystem och avgassystem.
Den drivs av en vattenturbin, ångturbin, dieselmotor eller andra kraftmaskiner för att omvandla energin som genereras av vattenflöde, luftflöde, bränsleförbränning eller kärnklyvning till mekanisk energi och överföra den till generatorn, som sedan omvandlar den till elektrisk energi och matar ut den till den elektriska utrustningen för användning.
Dieselgeneratorer används ofta för långvarig (tillfällig) elförbrukning i små och medelstora företag som industri, handel, skolor och sjukhus; Olika fasta kraftkällor såsom generatoraggregat, entreprenadmaskiner och fartyg
I dieselmotorns cylinder blandas den rena luften som filtreras av luftfiltret helt med den finfördelade högtrycksdieseln som insprutas av bränsleinsprutaren. Under kolvens uppåtgående kompression minskar volymen, temperaturen ökar och dieselns antändningspunkt nås. Dieselbränsle antänds, blandningen av gaser brinner våldsamt, volymen expanderar snabbt och kolven trycks nedåt, vilket kallas arbete. Varje cylinder arbetar i en viss ordning, och dragkraften som verkar på kolven omvandlas till kraften som driver vevaxeln att rotera genom vevstaken, och driver därmed vevaxeln att rotera.
Dieselgeneratorset med XG-800GF/250KVA Cummins |
|
Total storlek |
Vikt |
6000(mm)*2.600(mm)*2.700(mm) |
9600(kg) |
Ställ in modell: |
XG-800GF |
Prime Output: |
800KW/1000KVA |
Märkström: |
1440(A) |
Betygsatt frekvens: |
50 (Hz) |
Uppstartstid: |
5~6(s) |
Effektfaktor: |
0,8 (fördröjning) |
Märkspänning: |
230/400(V) |
Standardfunktioner |
|
Motor: Cummins KTA38-G5/Radiator 50℃max/Fläktarna drivs av rem, med säkerhetsskydd/24V laddningsgenerator/luftfilter av torr typ, bränslefilter, oljefilter/Alternator: enkellagers generator/IP23, isoleringsklass H/H / Huvudströmbrytare/Standard kontrollpanel/Absorberare/ljuddämpare/Användarmanual |
|
Dieselmotordata |
|
Tillverkare: |
Cummins |
Modell: |
KTA38-G5 |
Motoreffekt: |
1100KVA/1196hk |
Nominell hastighet: |
1500(r/min) |
Cykel: |
4 takt |
Cylinderuppställning: |
6 i rad |
Förflyttning: |
37,8 L |
Borrning och slag: |
159*159(mm) |
Kompressionsförhållande: |
14,5:1 |
Guvernörstyp: |
Elektronisk |
Startbatterispänning: |
24V DC |
Luftintagssystem |
|
Luftintagssystem: |
Turbo, vatten/luftkylning |
Max intagsbegränsning: |
6,25 kPa |
Brinnkapacitet: |
1369L/s |
Luftflöde: |
34146L/s |
Avgassystem |
|
Avgasflöde: |
3679L/s |
Avgastemperatur: |
502℃ |
Max mottryck: |
10 kPa |
Bränslesystem |
|
Bränslesystem: |
PT typ bränslepump |
100% (primär effekt) belastning: |
167,2 l/h |
Oljesystem |
|
Oljekapacitet: |
135L |
Oljekonsumtion: |
≤4g/kw·h |
Minsta oljetryck vid nominellt varvtal: |
114L |
Kylsystem |
|
Kylningssätt: |
Vattenkyld |
Total kylvätskekapacitet: |
252L |
Max vattentemperatur: |
82-93 ℃ |
Termostat: |
104℃ |
Generatordata |
|
Modell: |
STARLIGHT TFW2-800-4 |
Excitationsläge: |
Borstlös och självspännande |
Antal fas och åtkomstlag: |
3-fas 4-ledare |
Anslutningstyp: |
Anslutning av "Y"-typ |
Generatorkapacitet: |
1000kVA |
Generatorns effektivitet: |
95 % |
Överbelastning: |
(PRP)110% belastning kan köras 1h /12h |
Skyddsnivå: |
IP23 |
Isolationsklass, temperaturökning: |
H/H |
TIF Telephone Influence Factor (TIF): |
<50 |
THF: |
<2 % |
Spänningsreglering, stabilt tillstånd: |
≤±1 % |
Genset elektrisk prestanda |
|
Spänningsreglering: |
≥±5 % |
Spänningsreglering, stationär tillstånd: |
≤±1 % |
Plötslig spänningsförvrängning (100 % plötslig minskning): |
≤+25 % |
Plötslig spänningsförvrängning (plötslig ökning): |
≤-20 % |
Spänningsstabil tid (100 % plötslig sänkning): |
≤6S |
Spänningsstabil tid (plötslig ökning): |
≤6S |
Frekvensreglering, stationär tillstånd: |
≤5 % |
Frekvensvåg: |
≤1,5 % |
Plötslig frekvensförvrängning (100 % plötslig minskning): |
≤+12 % |
Plötslig frekvensförvrängning (plötslig ökning): |
≤-10 % |
Frekvens återställningstid (100 % plötslig minskning): |
≤5S |
Frekvens återställningstid (plötslig ökning): |
≤5S |
Tillverkaren förbehåller sig rätten till tekniska ändringar/ändringar för bättre förbättringar utan föregående meddelande |

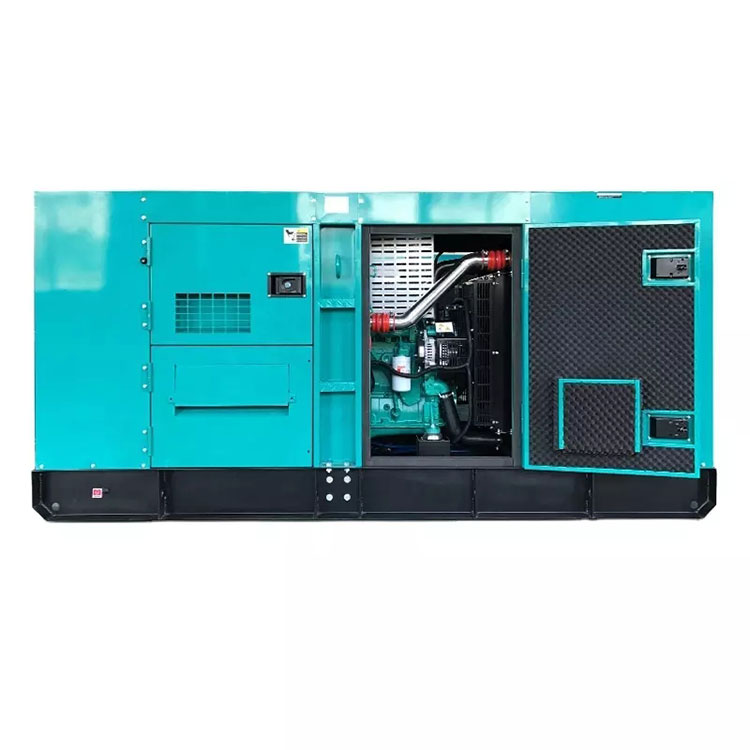

Våra lågbrusgeneratorer (Silent generatorset) använder stötisolering, ljudisolering och ljudabsorberande och så vidare bullerreducerande åtgärder för att få bullerindexen att minska avsevärt. Kraftverken i GFD-serien med låg ljudnivå är indelade i fasta och mobila typer.
Ljudnivån kan nå under 80 dB(A).
Denna typ av kraftverk har god rörlighet, stark anpassningsförmåga och snabb strömförsörjning. Den är lämplig att användas i tätbebyggda områden eller där miljöbuller är strikt påkallade. Till exempel studio, stjärnklassade hotell, kontorsbyggnad, vetenskaplig forskningsinstitution, sjukhus och universitet och högskolor, etc.
1. Låg ljudnivå, övergripande kompakt struktur, liten platsupptagning;
2. Lådan är avtagbar struktur, den är gjord av stålplåt och ytan är belagd med högpresterande rostskyddsfärg; Under tiden är den med brusreducering och regntät funktion.
3. Insidan av bobyn har flerlagers barriärimpedansfelmatchningsstruktur för bruseliminering och inbyggd stor impedansljuddämpare.
4. Designen av lådkroppens struktur är rimlig; En oljetank med stor kapacitet är anordnad inuti kroppen; Samtidigt är två inspektionsdörrar anordnade på vänster och höger sida av karossen för att underlätta aggregatets felsökning.
5. Samtidigt är observationsfönstret och nödstoppsknappen inställda på boxkroppen för att observera generatoraggregatets drifttillstånd samt stoppa maskinen vid den snabbaste hastigheten i nödfall för att undvika skador till generatorset.
6. Nedre bränsletank för 8-12 timmars drift
