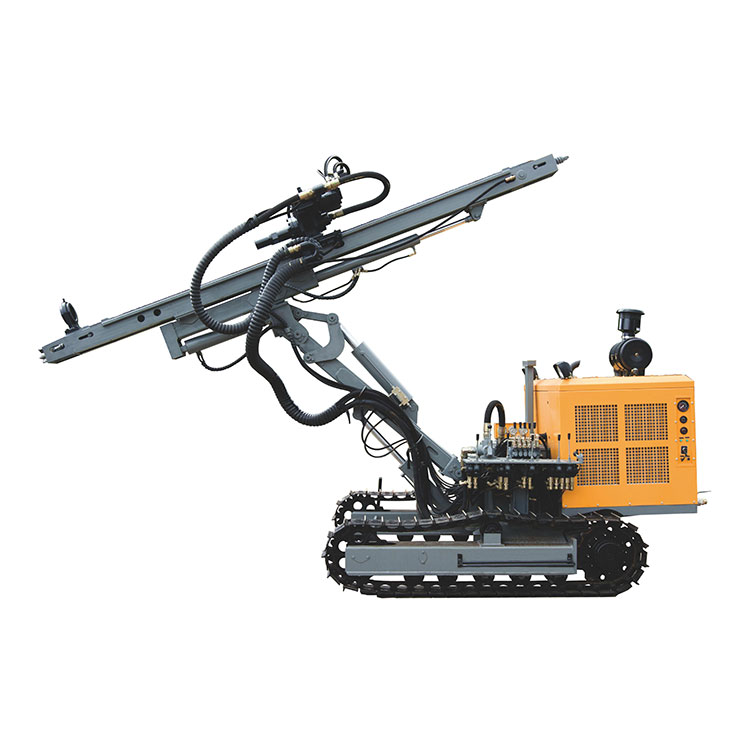

Crawler Monterad automatisk stavbyte DTH Drilling Rig har sin lägre driftskostnad och humaniserade design.
Den använder en kraftfull diesemotor och en hydraulisk oljepumpstation för att generera kraft, vilket gör att riggarna kan rotera, mata, lyfta, gå och vinkla positionering.
Under drift förbrukar endast slaghammaren tryckluften. I motsats till konventionella pneumatiska borriggar förbrukar JK730 cirka 40 % till 50 % mindre energi (bränsle eller elektricitet), och luftförskjutningen för matchad luftkompressor minskar 30 % till 50 %.
Jk730 Automatisk bandmonterad DTH borrigg |
||
Borrhålsdiameter |
90-165 mm |
|
Stångkarusell |
Stångkapacitet |
5+1/6+1 |
Spöns längd |
3m |
|
Stångens diameter |
φ76mm |
|
Automatiskt spöbyte djup |
18m/21m |
|
Tillämplig stenhårdhet |
f=6-20 |
|
Arbetslufttryck |
1,2-2,4 MPa |
|
Luftkonsumtion |
11-21m³/min |
|
Matningsslag |
3850 mm |
|
Spöbytelängd |
3m |
|
Max. horisontell borrhöjd |
2970 mm |
|
Rotationshastighet |
0-90 rpm |
|
Rotationsmoment |
3300 Nm |
|
Hastighet |
2Km/h, 3Km/h |
|
Betygsförmåga |
20° |
|
Kraft |
Yuchai 92kW (tillval Cummins 97kW) |
|
Dammuppsamlare (tillval) |
Hydraulisk torrdammuppsamlare |
|
Våt dammsamlare |
||
Mått (LxBxH) |
7000mm×2400mm×3350mm |
|
Vikt |
9000 kg |
|
Tillverkaren förbehåller sig rätten till tekniska ändringar/ändringar för bättre förbättringar utan föregående meddelande |
Produktparameter
Crawler Monterad automatisk stavbyte DTH Drilling Rig är en hydraulisk DTH borrigg. Den är utrustad med automatisk spöväxlare för spöförvaring, byte och automatisk koppling, samt hållokaliseringsanordning och lyxig hytt. En säker och bekväm arbetsmiljö minskar arbetsintensiteten avsevärt och minskar antalet anställda. I motsats till allt-i-ett-riggarna, kännetecknas Crawler Mounted DTH Drilling Rig för automatisk stavbyte av sin bekväma drift och underhåll samt låga stilleståndsfrekvens.
Crawler Monterad automatisk stavbyte DTH Drilling Rig antar i allmänhet ett hydrauliskt spårat teleskopiskt chassi, en automatisk lyft- och vikmast och en teleskopisk borrstång, som har egenskaperna för automatisk detektering och justering av vertikalitet, digital visning av håldjup, och så vidare . Den övergripande driften av maskinen antar i allmänhet hydraulisk pilotkontroll och lastkänning, vilket gör den enkel och bekväm att använda. Huvudvinschen och hjälpvinschen kan möta behoven i olika situationer på plats. Denna typ av borrigg är utrustad med olika borrverktyg, lämpliga för torr (kort spiral) eller våt (roterande skopa) och berglager (kärnborrningsrigg) borrning. Den kan också utrustas med långa spiralborrar, underjordiska kontinuerliga vägggripskopor, vibrationspålhammare, etc. Den har flera funktioner och används främst för infrastrukturbyggande såsom kommunalt byggande, vägar och broar, industri- och civila byggnader, underjordiska kontinuerliga väggar , vattenskydd, skydd mot läckage, etc.
